Em equipamentos compactos-alimentados por bateria, os cabos de alimentação XT30 geralmente são direcionados diretamente para fora do gabinete, deixando o conector pendurado fora do dispositivo.
Para equipamentos que exigem substituição frequente da bateria ou conexões externas de alimentação CC, esta configuração pode resultar em uma posição do conector não fixa, estresse mecânico na fiação interna e espaço adicional ocupado por cabos externos.

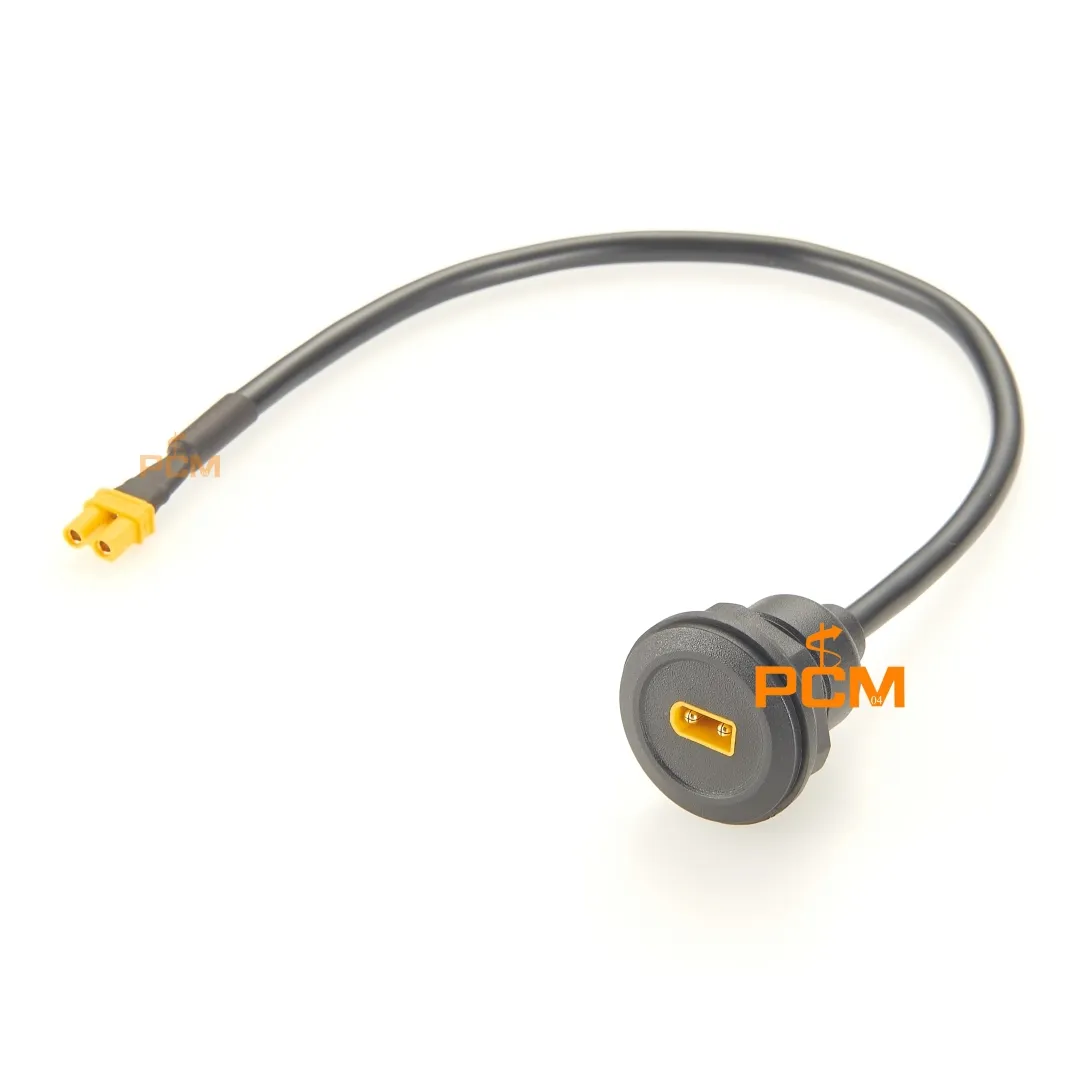

O PCM-0757 usa uma estrutura de montagem em painel com rosca circular para fixar o conector macho XT30 ao gabinete do equipamento, concentrando a conexão e desconexão de energia no painel e reduzindo o impacto direto de operações externas na fiação interna.
Comparada aos conectores XT60, a interface XT30, mais compacta, também é adequada para aplicações com espaço de instalação limitado e restrições de tamanho e peso do equipamento.
Recursos do produto
Montagem em painel roscado circular
A extremidade P1 possui alojamento roscado circular com porca de retenção traseira, permitindo fácil instalação em painéis metálicos ou plásticos sem parafusos laterais, economizando espaço no painel.
Conexão XT30 macho-para{2}}fêmea
Apresenta uma conexão XT30H-M macho-para-XT30H-F fêmea com cabo de PVC de dois núcleos UL2464 18AWG-. Os condutores vermelhos e pretos fornecem transmissão direta de energia CC positiva e negativa sem conversão de sinal.
Design de cabo compacto
Apresenta um comprimento de cabo padrão de 300±15 mm e um diâmetro externo aproximado de 5,2 mm. Ideal para fiação interna de bateria e módulo de potência em equipamentos compactos, com comprimentos personalizados disponíveis.
Especificação de produtos
Exibição de produtos
Aplicações Típicas
◆ Capacidade de transmissão de energia CC
O PCM-0757 usa conectores XT30 macho-para{5}}fêmea e cabo 18AWG de dois-núcleos para conexões CC compactas e de média potência dentro das especificações elétricas verificadas do conjunto.
Os conectores XT30 são comumente usados em sistemas compactos de bateria e energia RC. No entanto, a capacidade de corrente nominal ou de pico do conector não deve ser tratada automaticamente como a corrente nominal contínua do conjunto completo do cabo 18AWG.
A corrente operacional real deve ser determinada de acordo com o modelo do conector, características do condutor 18AWG, comprimento do cabo, qualidade da terminação, temperatura ambiente e aumento de temperatura permitido.
◆ Polaridade e Conexão Elétrica
O produto usa fiação direta positiva-para-positiva e negativa-para-negativa-, com o condutor vermelho atribuído à polaridade positiva e o condutor preto atribuído à polaridade negativa.
Antes de conectar uma fonte de alimentação externa, a configuração de acoplamento do XT30, a polaridade do conector e a tensão operacional do equipamento devem ser verificadas para evitar danos ao equipamento causados por incompatibilidades de interface ou polaridade.
Confiabilidade do produto
-
Confiabilidade da Conexão Mecânica
A estrutura de montagem do painel com rosca circular-é fixada por meio de uma porca de retenção traseira, ajudando a minimizar o movimento do conector durante as operações normais de encaixe e desacoplamento.
A sobremoldagem de PVC e os tubos termorretráteis com-revestimento térmico-adesivo protegem a parte traseira do conector e as áreas de saída do cabo, ajudando a reduzir os efeitos de dobras e puxões localizados nos pontos de terminação durante o uso normal.
-
Confiabilidade da conexão elétrica
O desenho exige testes de circuito-100% aberto, curto-circuito e fiação incorreta, com uma resistência de isolamento mínima de 10MΩ.
Essas inspeções verificam a continuidade básica, a polaridade e o desempenho do isolamento, ajudando a reduzir o risco de fiação incorreta, curtos-circuitos ou defeitos de isolamento durante a montagem.
-
Adequação Ambiental
O produto usa cabo de PVC, sobremoldagem e construção termorretrátil-revestida com adesivo-, com conformidade com RoHS especificada no desenho. É adequado para interiores de equipamentos e ambientes protegidos dentro de suas especificações elétricas e materiais verificadas.
A tubulação termorretrátil-revestida com adesivo-fornece proteção adicional ao redor da área de saída do cabo local, mas não estabelece uma classificação IP67 à prova d'água para a montagem completa ou interface de montagem-do painel.
Capacidades de personalização de produtos
Desenho de Produtos
Perguntas frequentes sobre o produto
Qual é a diferença entre PCM-0757 e um cabo de extensão XT30 padrão?
Um cabo de extensão XT30 padrão estende principalmente a conexão entre duas interfaces de alimentação, enquanto o PCM-0757 adiciona uma estrutura de montagem em painel com rosca circular que fixa o conector macho XT30 ao gabinete do equipamento.
Este projeto é adequado para equipamentos que exigem uma interface de alimentação fixa, fiação interna organizada e conexões de alimentação externas frequentes.
O PCM-0757 pode ser usado para carregamento solar?
Sim. O PCM-0757 pode ser usado como um cabo de conexão de energia CC do lado do equipamento em equipamentos compactos de carregamento solar e sistemas de energia portáteis com interfaces XT30 compatíveis.
Os requisitos de tensão de entrada solar, corrente, polaridade e controlador-de carga devem ser verificados antes do uso. O produto em si não fornece MPPT ou controle de carregamento da bateria.
Qual método de montagem o PCM-0757 usa?
O produto usa uma estrutura de montagem em painel com rosca circular-fixada ao painel do equipamento por meio de uma porca de retenção traseira em PVC.
A página de produto existente da Premier Cable lista um recorte M22. As dimensões finais do corte, tolerâncias e espessura do painel devem ser verificadas em relação ao desenho mecânico aprovado antes da usinagem.
O PCM-0757 é à prova d'água?
O desenho atual não especifica uma classificação à prova d'água IP65 ou IP67. O produto não deve ser automaticamente classificado como cabo de alimentação à prova d'água.
Embora a montagem use tubo termorretrátil-revestido com adesivo-, essa construção não substitui o teste à prova d'água do conjunto completo do cabo e da interface de montagem-do painel.
A personalização OEM e o atacado estão disponíveis?
A Premier Cable oferece personalização do comprimento do cabo, bitola do fio, configuração do conector, etiquetagem e embalagem para cabos de alimentação para montagem em painel redondo XT30, apoiando fabricantes de equipamentos, atacadistas e projetos de aquisição de montagem de cabos OEM.
