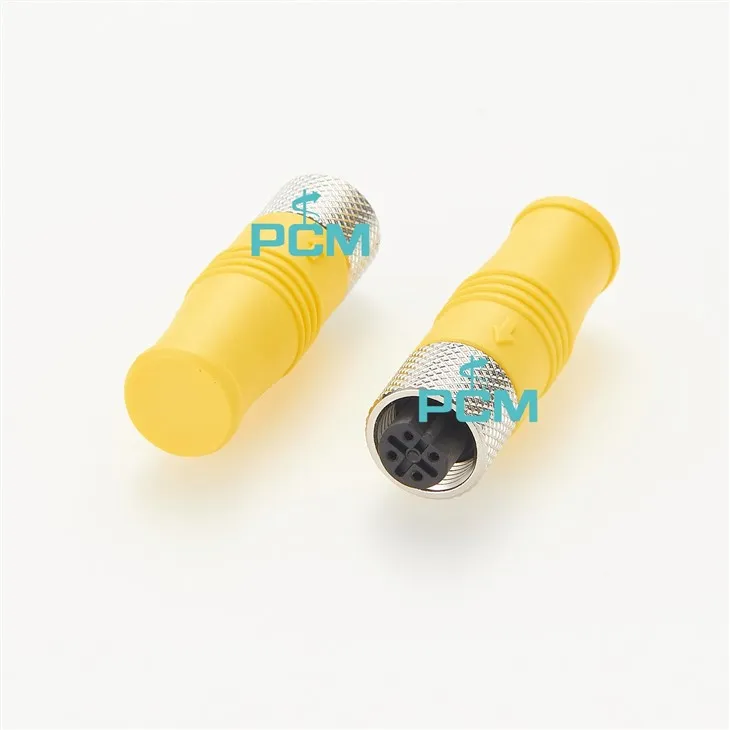

Resistor de terminação Profibus fêmea M12 4-pólo codificado em B

Para garantir a transmissão eficiente do sinal em uma rede Profibus, é essencial a terminação adequada do segmento de barramento. Para Profibus RS485, a terminação do barramento geralmente é obtida usando três resistores. A função desses resistores é evitar reflexões de sinal no final do barramento, reduzindo assim erros de transmissão de dados. Normalmente, um resistor de 120 Ω é colocado no final de cada segmento Profibus para corresponder à impedância característica do barramento e garantir a integridade ideal do sinal.

Para Profibus MBP (PA), a terminação consiste em um resistor e um capacitor. Esta configuração mantém a integridade do sinal em longas distâncias, o que é particularmente importante em aplicações de automação de processos em ambientes ruidosos. O resistor é usado para corresponder à impedância do barramento, enquanto o capacitor é usado para filtrar ruídos de alta frequência e estabilizar o nível de tensão CC no barramento, aumentando assim a confiabilidade da comunicação.

A terminação do barramento é crítica em redes Profibus para evitar efetivamente problemas como reflexões de sinal, conflitos de dados e erros de comunicação. Ao implementar medidas de terminação adequadas, a confiabilidade e o desempenho das redes Profibus podem ser significativamente melhorados, garantindo uma comunicação robusta entre dispositivos em diversas aplicações industriais.
