Adaptadores de montagem em painel-duas portas USB e HDMI para gabinetes de controle e painéis IHM{1}}com espaço limitado
Adaptadores de montagem em painel de-portas duplas combinam duas interfaces-USB-A, USB-C ou HDMI-em um módulo compacto. Um recorte em vez de dois. Menos usinagem, layout mais limpo, montagem mais rápida. Este guia aborda as cinco combinações comuns, como especificá-las e o que confirmar antes de fazer o pedido.
- Adaptadores-de montagem em painel com porta dupla combinam duas interfaces em um módulo, exigindo apenas um recorte de painel em vez de dois.
- Elimina o espaço livre normalmente necessário entre dois recortes separados de-porta única, recuperando a área útil do painel.

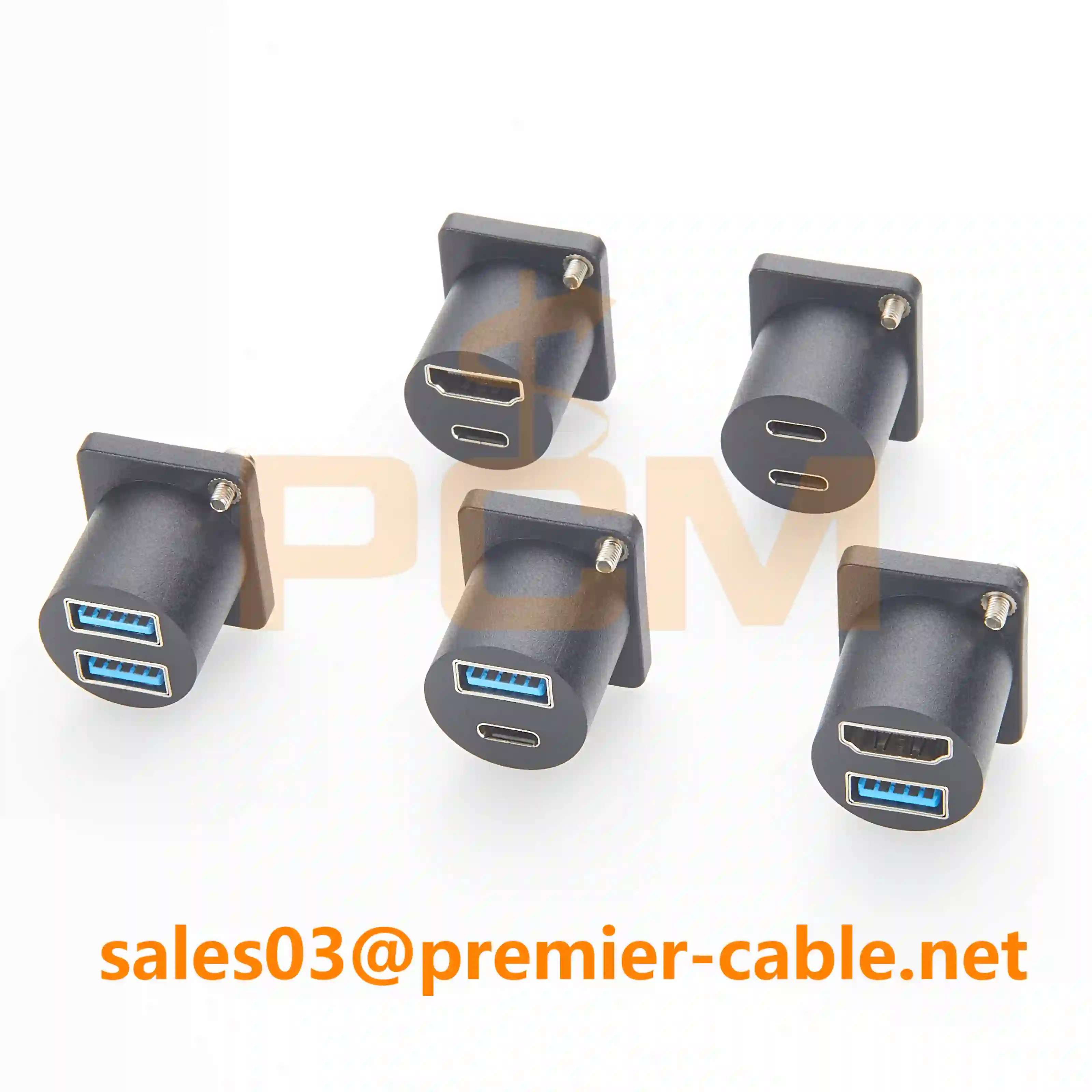

- Cinco combinações comuns: USB duplo-A, USB duplo-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Adequado para gabinetes de controle, painéis HMI, PCs industriais, quiosques e equipamentos OEM com área limitada do painel frontal.
- Para cotação, forneça: combinação de portas, dimensões do recorte do painel, espessura do painel, comprimento do cabo e versão USB/HDMI.
Definição:Um adaptador de montagem em painel de-porta dupla é um módulo único que integra duas interfaces externas (USB, USB-C ou HDMI) em um invólucro-montado em painel, permitindo que os engenheiros forneçam dois pontos de conexão por meio de uma posição de recorte em um gabinete de controle ou painel de equipamento.
📋 Conteúdo
O problema: o espaço do painel frontal é fixo, as demandas de interface não
Os gabinetes de controle e painéis IHM possuem área fixa no painel frontal. Uma vez colocados o display, os botões, a parada de emergência, as luzes indicadoras e os prensa-cabos, o espaço restante para portas de serviço externas geralmente fica limitado a uma pequena faixa ou canto.
Enquanto isso, os equipamentos industriais modernos precisam cada vez mais de múltiplas interfaces externas na mesma área de serviço. Um sistema HMI pode precisar de HDMI para um monitor externo e USB para um teclado durante a configuração. Um gabinete de controle pode precisar de USB-A para ferramentas de manutenção legadas e USB-C para laptops mais recentes. Um instrumento de teste pode precisar de duas portas USB para registro de dados e atualização de firmware simultâneos.
Quando cada interface usa um adaptador de porta-único separado, o resultado são vários recortes, diversas posições de montagem e um layout de painel lotado. Para equipamentos produzidos em lotes, isso também multiplica os custos de usinagem, montagem e controle de qualidade.
Coleção de adaptadores de montagem em painel USB e HDMI

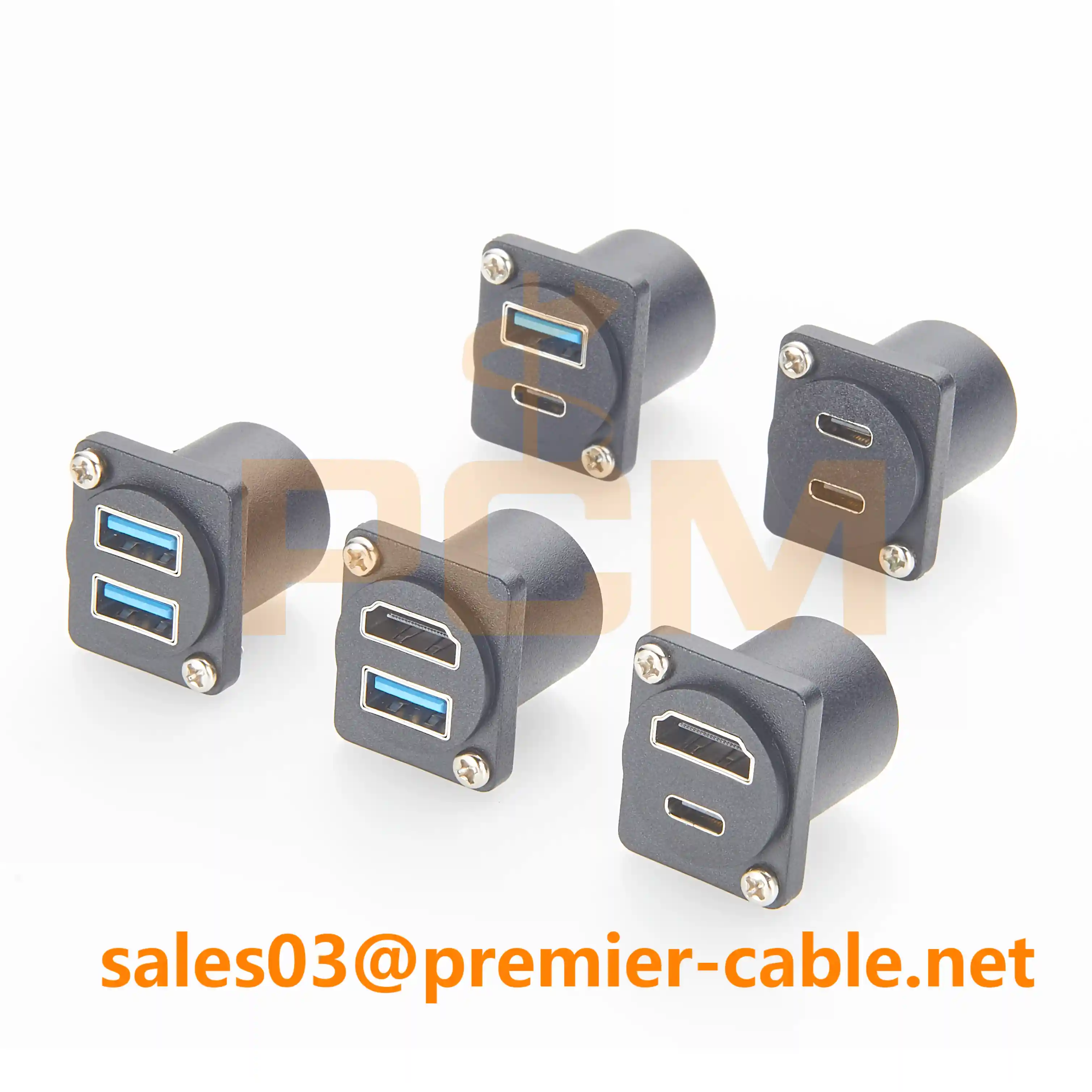

Opções de combinação de-portas duplas
Gama completa de produtos para gabinetes de controle
Porta-única versus porta dupla-: o que muda na prática
A economia de espaço não é apenas o recorte em si. O espaço mínimo entre dois recortes adjacentes-necessário para manter a rigidez do painel-é totalmente eliminado com um módulo de-porta dupla.
| Item | Dois adaptadores-de porta única | Um adaptador de porta-dupla |
|---|---|---|
| Recortes de painel necessários | 2 aberturas separadas | 1 abertura combinada |
| Área total do painel utilizada | Maior (inclui folga entre-recortes) | Menor (folga eliminada) |
| Posições dos parafusos | 4 (2 por adaptador) | 2 |
| Cabos internos | 2 caudas separadas | 1 ou 2 caudas de um módulo |
| Etapas de montagem | Montar, alinhar, consertar × 2 | Montar, alinhar, consertar × 1 |
| Aparência do painel | Duas aberturas separadas | Uma abertura integrada limpa |
Cinco combinações comuns de-portas duplas
USB duplo-A

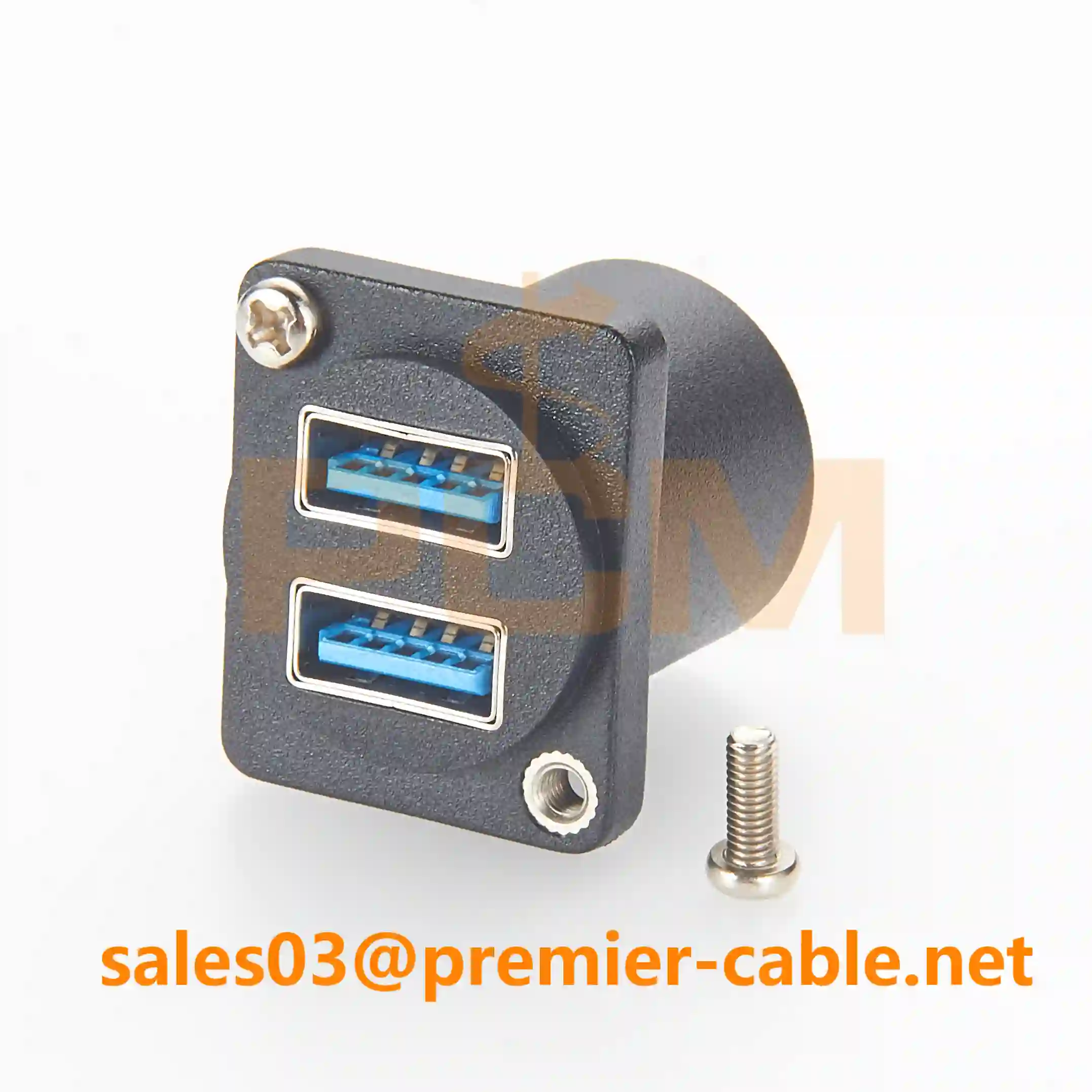

Duas portas USB-A em um módulo de painel. Adequado para equipamentos que utilizam periféricos USB legados: unidades USB, teclados, mouses, leitores de código de barras, laptops de manutenção. Opções de versão USB: USB 2.0 ou USB 3.0. Para a maioria das tarefas de manutenção industrial (upload de firmware, download de log), o USB 2.0 é suficiente. O USB 3.0 é preferido quando grandes arquivos de dados são transferidos regularmente.
USB duplo-C
Duas portas USB-C em um módulo. Adequado para projetos de equipamentos mais recentes que usam Tipo-C para transferência de dados, carregamento ou ambos.
⚠️ Importante:USB-C é um formato de conector, não um protocolo único. Antes de fazer o pedido, confirme se cada porta precisa suportar apenas dados, dados + carregamento ou dados + vídeo (Modo Alt). Nem todos os adaptadores de painel USB{5}}C suportam todas as funções.
Adaptador duplo USB{0}}A para montagem em painel
Adaptador duplo USB-C para montagem em painel
Adaptador USB{0}}A + USB{2}}C para montagem em painel
USB-A + USB-C
Um USB-A e um USB-C em um módulo. Uma combinação prática de período de transição-para equipamentos que devem atender tanto dispositivos USB{4}}A legados quanto dispositivos Tipo-C mais recentes. Atualmente, esta é a solicitação mais comum dos fabricantes de equipamentos OEM porque abrange tanto as ferramentas de manutenção existentes quanto os laptops mais novos, sem exigir que os usuários carreguem adaptadores.
HDMI + USB-A

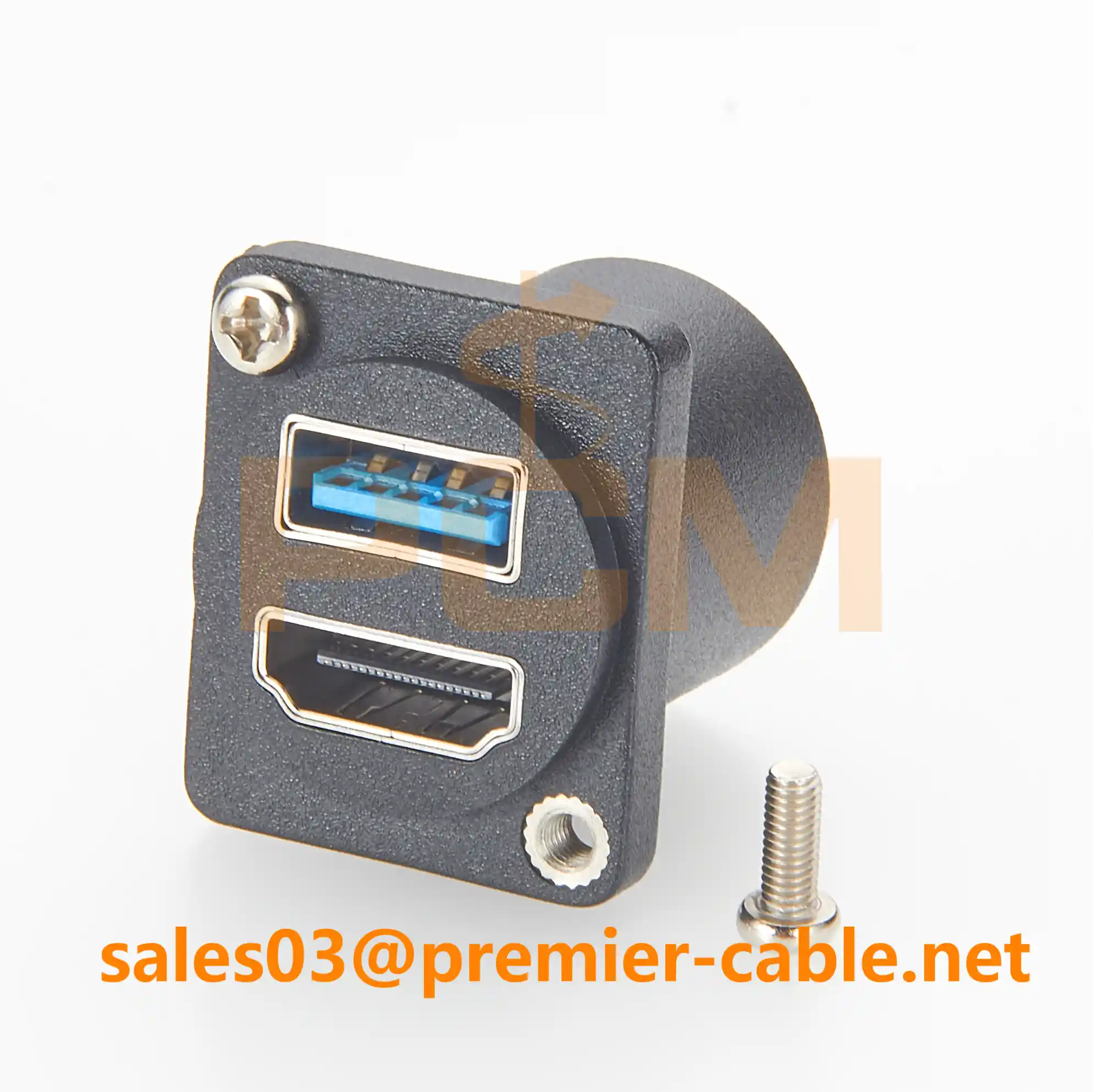

Um HDMI e um USB-A em um módulo. Adequado para painéis IHM, PCs embarcados e sistemas de controle que necessitam de saída de display + acesso periférico a partir do painel frontal. Ao especificar, confirme a versão HDMI (1,4 para 1080p, 2,0 para 4K a 60 Hz) e se um cabo ativo é necessário para cabos traseiros mais longos.
HDMI + USB-C
Um HDMI e um USB-C em um módulo. Adequado para sistemas compactos mais recentes onde o operador precisa de display externo e dados Tipo-C ou acesso para carregamento a partir de uma área do painel de serviço.
Adaptador HDMI + USB-A para montagem em painel
Adaptador de montagem em painel HDMI + USB-C
Especificações mecânicas para confirmar antes de fazer o pedido
Os adaptadores de-porta dupla exigem uma verificação de dimensão mais cuidadosa do que as versões de-porta única porque o recorte do painel é maior e o espaço traseiro é mais crítico.
É necessário-confirmar os itens
- Combinação de portas.Quais são as duas interfaces necessárias?
- Dimensões do recorte do painel.O tamanho da abertura retangular no painel de metal.
- Faixa de espessura do painel.Confirme se o adaptador suporta a espessura real do gabinete; painéis mais grossos podem exigir variantes-de rosca estendidas.
- Comprimento e direção do cabo traseiro.Quanto espaço está disponível atrás do painel? O cabo precisa sair reto, em 90 graus ou em um ângulo específico?
- Versão USB/HDMI.Isso determina a fiação interna e as especificações do conector.
Bom-para{1}}confirmar itens (para projetos personalizados)
| Parâmetro | O que especificar |
|---|---|
| Espaçamento dos furos dos parafusos | Distância-do{1}}centro |
| Dimensões do flange frontal | Área visível geral na parte frontal do painel |
| Material de habitação | Liga de zinco, alumínio ou plástico |
| Requisito de blindagem | Blindagem totalmente metálica para ambientes{{0}sensíveis à EMC |
| Classificação IP | Padrão IP20; IP65/IP67 para exposição a poeira ou respingos |
| Gênero do conector traseiro | Passagem-para{1}}fêmea-ou cauda de cabo |
📩 Dica para projetos OEM
Fornecer um desenho do painel com as dimensões da folga interna é a maneira mais rápida de confirmar o ajuste. Isso elimina idas e vindas-nas tolerâncias de recorte e no roteamento de cabos traseiros.
Perguntas frequentes
As duas portas em um adaptador-de porta dupla podem ter comprimentos de cabo diferentes?
Sim. Versões personalizadas podem ter diferentes comprimentos de cabo traseiro para cada porta. Isto é comum quando os dois pontos de conexão internos estão a distâncias diferentes atrás do painel.
Qual espessura de painel é normalmente compatível com adaptadores de{0}portas duplas?
A maioria das versões padrão suporta painéis industriais comuns e espessuras de gabinete. Para gabinetes mais espessos, variantes de montagem-com rosca ou braçadeira-estendidas estão disponíveis. Confirme com o fornecedor se a espessura do painel está fora da faixa padrão.
Os adaptadores de porta dupla-estão disponíveis em versões com classificação IP65?
As versões padrão são normalmente IP20 (interno, sem respingos). Versões IP65/IP67 com juntas e tampas seladas estão disponíveis para ambientes-lavados ou externos, mas devem ser especificadas na fase de cotação.
O USB-C em um adaptador de painel é compatível com carregamento e vídeo?
Não necessariamente. USB-C é um formato de conector. Se um adaptador de painel específico suporta apenas dados, dados + carregamento ou dados + vídeo (Modo Alt) depende da fiação interna. Sempre confirme a função necessária antes de fazer o pedido.
O que acontece com a qualidade do sinal HDMI em cabos traseiros mais longos?
Para HDMI em resoluções mais altas, os cabos passivos têm um limite prático de comprimento além do qual o sinal pode degradar. Se o cabo traseiro for longo, confirme com o fornecedor se é necessário um cabo ativo ou um condicionador de sinal.
Precisa de um adaptador personalizado para montagem em painel de porta dupla-?
Envie-nos o seucombinação de portas, tamanho do recorte do painel, espessura do painel, comprimento do cabo traseiro e versão USB/HDMI. Confirmaremos o ajuste e retornaremos um desenho.
- Combinações padrão (USB duplo-A, USB duplo-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C) disponíveis.
- Comprimento de cabo personalizado, material de alojamento e layout de porta disponíveis para projetos OEM.
- Não tem certeza de qual combinação se encaixa? Descreva o layout do seu painel e nós o recomendaremos.
