Conjuntos de cabos de extensão Deutsch DT: fiação plug-and-para ambientes agressivos
DT04-pré{0}}montado em-cabos de extensão DT06 de 2 a 12 pinos. Selado IP67, 16AWG, pronto para instalação - não é necessário corte, emenda ou crimpagem em campo. Projetado para luzes de trabalho LED, sensores, sistemas ECU, máquinas agrícolas, equipamentos de construção e aplicações marítimas.
- Um cabo de extensão Deutsch DT é um receptáculo DT04 pré-montado-para-o chicote de fios DT06 que estende as conexões DT existentes sem cortar ou emendar a fiação original.
- Disponível em configurações de 2 pinos, 3 pinos, 4 pinos, 6 pinos, 8 pinos e 12 pinos usando fio 16AWG classificado para 13 A por contato a 13,5 VCC.
- IP67-vedado quando acoplado, temperatura operacional de -55 graus a +125 graus, trava de cunha resistente à vibração- - adequada para ambientes automotivos, agrícolas, de construção e marinhos.
- Aplicações comuns: extensão de luz de trabalho LED, fiação de sensor/atuador, conexões de ECU e CAN Bus, retrofit de chicotes de máquinas agrícolas e de construção.
- Comprimentos personalizados (0,5 m a 10 m+), configurações de pinagem, designs sobremoldados e rotulagem OEM disponíveis com MOQ a partir de 100 unidades.
Definição:Um conjunto de cabo de extensão Deutsch DT é um chicote elétrico-terminado de fábrica com um receptáculo DT04 em uma extremidade e um plugue DT06 na outra, criando uma extensão selada em linha entre duas interfaces Deutsch DT existentes.
📋 Conteúdo
O que é um conjunto de cabo de extensão Deutsch DT?
Um conjunto de cabo de extensão Deutsch DT é um chicote elétrico-montado de fábrica que se conecta em linha entre duas interfaces Deutsch DT existentes. Uma extremidade carrega um receptáculo DT04 (caixa de pinos); a outra extremidade carrega um plugue DT06 (caixa fêmea). Quando acoplado, ele cria uma extensão selada e resistente-à vibração, sem qualquer modificação no arnês original.
Em vez de cortar fios, remover o isolamento, crimpar contatos tamanho 16 no campo e esperar que a vedação resista durante a temporada de lama, um cabo de extensão plug-and{2}}play elimina completamente essas etapas. Com base em nosso feedback de produção, as conexões DT{4}}crimpadas em campo são responsáveis por uma parcela significativa das devoluções de garantia em-kits de iluminação off-road - baixa profundidade de crimpagem e vedações interfaciais danificadas são os dois modos de falha mais comuns.
Os cabos de extensão Deutsch DT são usados sempre que o chicote original é muito curto ou um dispositivo precisa ser realocado:
- Extensão de energia para luzes de trabalho LED e iluminação auxiliar
- Transmissão de sinal para sensores, atuadores e codificadores de velocidade/posição
- ECU, barramento CAN e fiação do sistema de comunicação do veículo
- Fiação de manutenção e retrofit em máquinas agrícolas e de construção
- Distribuição de energia à prova d'água marítima,{0}}fora de estrada e industrial
PCM-S-0717: Cabo de extensão 2P
PCM-S-0718: Cabo de extensão 3P
Cabo de extensão Deutsch DT - Especificações técnicas
Todos os cabos de extensão Deutsch DT desta série são construídos na plataforma TE Connectivity Deutsch DT (anteriormente Deutsch Engineered). As especificações a seguir se aplicam ao sistema de conectores e à construção padrão do cabo.
| Parâmetro | Especificação |
|---|---|
| Série de conectores | Deutsch DT (Conectividade TE) |
| Tamanho do contato | Tamanho 16 (1,6 mm de diâmetro) |
| Classificação atual | 13 A por contato (contínuo, 23 graus) |
| Classificação de tensão | 13,5 VCC (sistema) / 500 VCA (suportação dielétrica) |
| Calibre do fio | Padrão 16 AWG (compatível com 14–20 AWG) |
| Classificação à prova d'água | IP67 (condição de acoplamento, conforme IEC 60529) |
| Temperatura operacional | −55 graus a +125 graus |
| Resistência de contato | Menor ou igual a 5 mΩ inicial |
| Ciclos de acasalamento | 100+ ciclos (de acordo com a especificação da TE Connectivity) |
| Resistência à vibração | Trava em cunha + vedação interfacial; atende aos perfis de vibração SAE J1455 |
| Material de isolamento | Náilon termoplástico (preenchido com-vidro) |
| Selagem | Vedação interfacial de silicone + vedação de arame em cada cavidade |
| Configurações de pinos | 2P, 3P, 4P, 6P, 8P, 12P |
| Comprimento padrão do cabo | 1 m, 2 m (personalizado 0,5–10 m disponível) |
Nota de engenharia:A classificação de 13 A aplica-se a uma temperatura ambiente de 23 graus. Em temperaturas do compartimento do motor de +105 graus, reduza para aproximadamente 7–8 A por contato. Sempre verifique os requisitos de corrente em relação à curva de desclassificação completa da série DT da TE Connectivity noFolha de dados do Deutsch DT.
PCM-S-0722: Cabo de extensão 12P - Configuração DT completa de 12 pinos
Por que a fiação plug-e{1}}é importante em ambientes agressivos
Em ambientes agressivos, a falha na fiação é causada por mais do que sobrecarga elétrica. A entrada de umidade através de emendas não vedadas, microatritos-induzidos por vibração-em contatos mal crimpados, contaminação por poeira em cavidades expostas e qualidade inconsistente da instalação em campo contribuem para falhas prematuras.
Um cabo de extensão Deutsch DT pré-montado resolve esses modos de falha no estágio de fabricação, em vez de deixá-los para técnicos de campo que trabalham sob pressão de tempo:
- Qualidade de crimpagem controlada.A crimpagem de fábrica usa aplicadores calibrados com verificação de{0}teste de tração (de acordo com a especificação da TE Connectivity: força de tração maior ou igual a 80 N em contatos tamanho 16). As ferramentas de crimpagem manuais-de campo produzem resultados variáveis.
- Selado desde o primeiro dia.As vedações interfaciais e de arame são pré-{0}}instaladas e inspecionadas antes do envio. Em nossa experiência de produção, aproximadamente 1 em cada 8 conexões DT{4}}montadas em campo tem uma vedação de fio mal posicionada que permite a absorção de umidade.
- Nenhuma modificação de arnês.O chicote OEM original permanece intacto. Isso preserva a cobertura da garantia e simplifica a solução de problemas futuros - desconecte a extensão e teste ambos os lados de forma independente.
- Instalação mais rápida.Um cabo plug{0}}e{1}}pode ser instalado em menos de 60 segundos. A montagem em campo de um único par de conectores DT (descasque, crimpagem, inserção, verificação, vedação) normalmente leva de 8 a 15 minutos, dependendo da contagem de pinos e da experiência do técnico.
PCM-S-0719: Cabo de extensão 4P - Produto típico de uso em campo
⚠️ Falha de campo comum:Em máquinas agrícolas operando em condições lamacentas, emendas DT mal seladas podem absorver a umidade de 30 a 50 mm ao longo do fio por meio de ação capilar. Dentro de uma estação, a oxidação do cobre aumenta a resistência de contato o suficiente para causar falha intermitente do sensor. Um cabo de extensão-selado de fábrica elimina esse caminho de falha.
Aplicações comuns de cabos de extensão Deutsch DT
A série Deutsch DT foi originalmente projetada pela Deutsch Engineered (agora TE Connectivity) para veículos-pesados e aplicações fora-de rodovia. Os cabos de extensão herdam essa robustez e atendem a cinco categorias principais de aplicações.
| Aplicativo | Contagem típica de pinos | Por que os cabos de extensão DT cabem | Exemplo |
|---|---|---|---|
| Luzes de trabalho LED e iluminação auxiliar | 2 pinos, 4 pinos | As luzes geralmente são montadas no teto/pára-choques-longe do chicote do interruptor; conexão selada sobrevive à lavagem | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| Sensores e Atuadores | 3 pinos, 4 pinos | Sensores de posição, codificadores de velocidade e solenóides exigem continuidade de sinal estável sob vibração | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| ECU, barramento CAN e módulos de controle | 8 pinos, 12 pinos | Conexões-de vários circuitos para chicote do motor, controle da caixa de câmbio e fiação do barramento de comunicação | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| Máquinas Agrícolas e de Construção | 2–12 pinos (varia) | Reparo em campo, modernização e equipamentos sazonais onde o chicote original deve permanecer intacto | Gama completa PCM-S-0717 a PCM-S-0722 |
| Marítimo,{0}}fora de estrada e industrial | 2 pinos, 6 pinos | Névoa salina, submersão, exposição UV - Sistema de conector selado IP67 projetado para instalação permanente externa | PCM-S-0717 (2P), PCM-S-0720 (6P) |
Luzes de trabalho LED - O caso de uso mais comum
Luzes de trabalho LED, barras de luz e lâmpadas auxiliares representam mais da metade dos pedidos de cabos de extensão Deutsch DT em nossos registros de produção. A razão é simples: as luzes são montadas nos extremos físicos do equipamento (barras de teto, estruturas de pára-choques, braços de lança) e o chicote de fábrica quase nunca chega.
Uma extensão de 2-pinos (PCM-S-0717) suporta conexões de energia simples de até 13 A - suficientes para a maioria das barras de LED abaixo de 150 W a 12 V. Para sistemas de iluminação com escurecimento, estroboscópio ou controle de temperatura de cor, um cabo de 4 pinos (PCM-S-0719) transporta energia mais duas linhas de sinal.

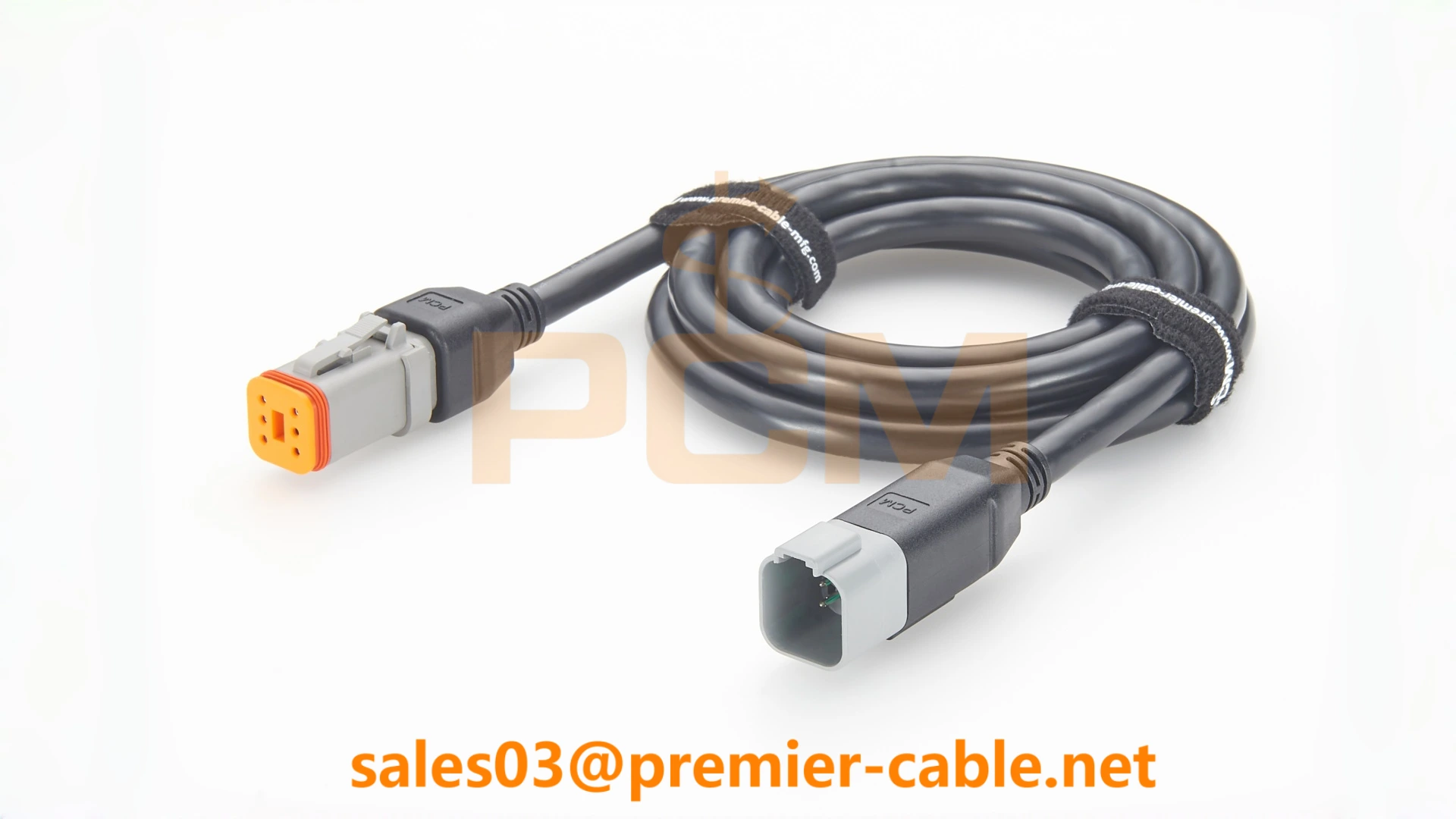

PCM-S-0720: cabo de extensão 6P - automotivo e marítimo
ECU e CAN Bus - Onde a contagem de pinos e a pinagem são mais importantes
Unidades de controle de motor, controladores de transmissão e nós de barramento CAN usam conectores DT de 8-pinos e 12-pinos. Nessas aplicações, a sequência de fiação (pinagem) deve corresponder exatamente ao projeto do sistema - uma única troca de pinos pode rotear o CAN-H para o terra, potencialmente danificando o IC do transceptor.
Para extensões de ECU multi-pinos, recomendamos que os compradores forneçam o diagrama de pinagem específico ou consultem o número de peça do conector OEM (por exemplo, DT04-8P com pinos 1–2=CAN-H/L, 3–4=12V/GND, 5–8=entradas analógicas). A verificação de pinagem personalizada está incluída em nosso processo de controle de qualidade de produção.
PCM-S-0721: Cabo de extensão 8P - ECU e chicote do motor
Configurações de cabo de extensão Deutsch DT disponíveis
A Premier Cable fornece seis configurações de cabo de extensão Deutsch DT padrão que cobrem toda a faixa de contagem de-pinos DT. Todos usam caixas genuínas TE Connectivity DT04/DT06 com contatos-crimpados de fábrica tamanho 16 e vedações de fio de silicone.
| Número da peça | Conector A | Conector B | Arame | Comprimento | Corrente (por pino) | Aplicações Típicas |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16AWG | 1 m | 13 A | Luzes LED, extensão de energia, sinal-de baixa tensão |
| PCM-S-0718 | DT04-3P | DT06-3S | 16AWG | 1 m | 13 A | Sensores, atuadores, fiação de alimentação + sinal |
| PCM-S-0719 | DT04-4P | DT06-4S | 16AWG | 1 m | 13 A | Luzes de trabalho LED, sensores, dispositivos de controle |
| PCM-S-0720 | DT04-6P | DT06-6S | 16AWG | 2 m | 13 A | Automotivo, marítimo, sistemas LED, industrial |
| PCM-S-0721 | DT04-8P | DT06-8S | 16AWG | 2 m | 13 A | Chicote do motor, ECU, caixa de velocidades, sistemas de sensores |
| PCM-S-0722 | DT04-12P | DT06-12S | 16AWG | 2 m | 13 A | ECU, CAN Bus, máquinas agrícolas, módulos de controle |
Na maioria das situações de compra, a contagem de pinos necessária já é determinada pelo conector correspondente do equipamento ou pelo diagrama de fiação. Os principais fatores que os compradores devem confirmar são: configuração do conector, comprimento do cabo, bitola do fio, sequência de pinagem e ambiente operacional.
Além dos cabos de extensão padrão, a Premier Cable também oferece configurações de divisor e adaptador Y-para aplicações que exigem um-a{2}}sinal ou distribuição de energia através da interface Deutsch DT:
PCM-S-0723: Adaptador divisor um-para dois

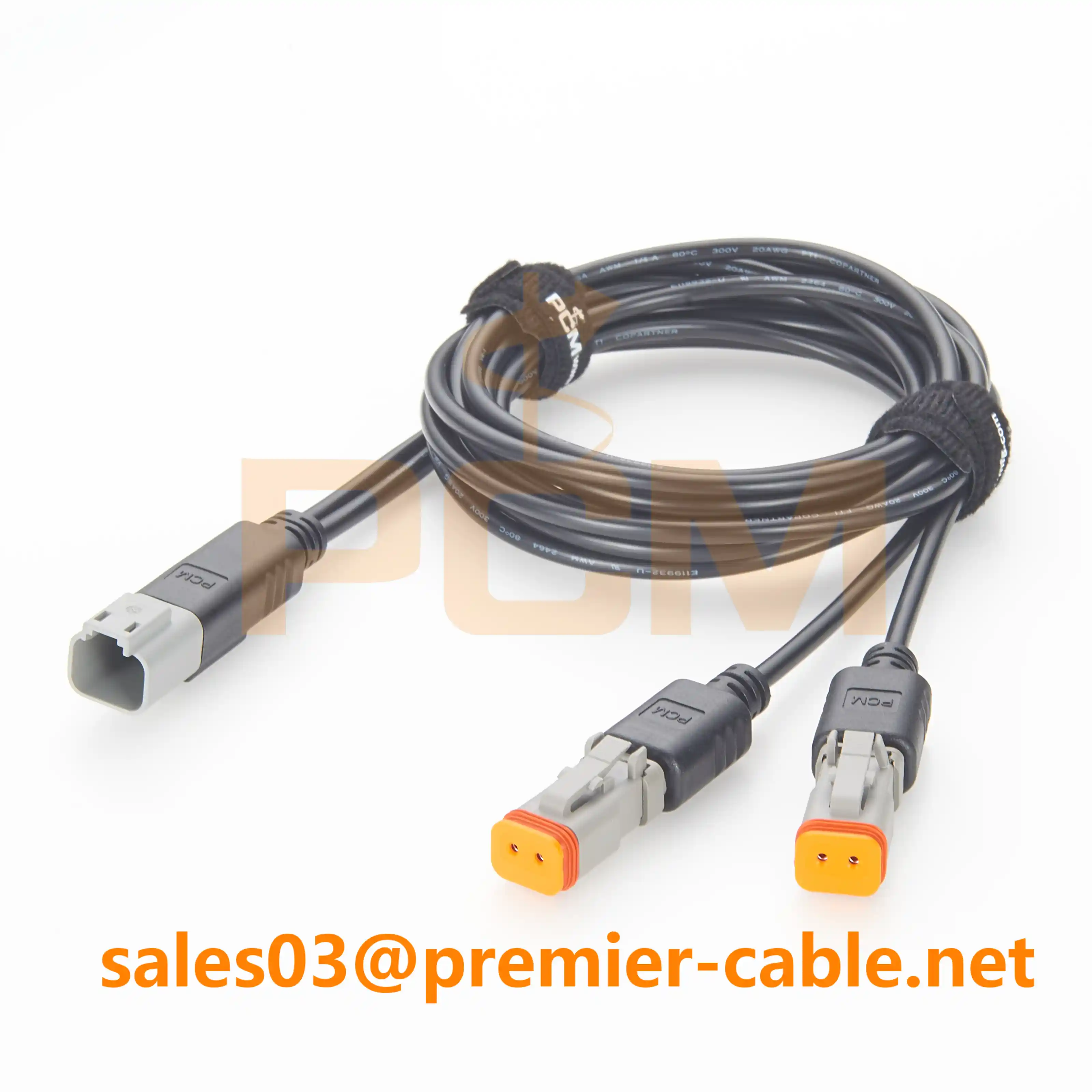

PCM-S-0724: um-para-divisor Y com leads
Cabo de extensão Deutsch DT versus corte, emenda ou{0}recrimpagem
Quando um chicote precisa ser estendido, a alternativa ao cabo plug{0}}and-é cortar o fio original e adicionar comprimento manualmente. Esta comparação resume as compensações-com base nas condições de instalação em campo.
| Item de comparação | Cabo de extensão Deutsch DT | Cortar, emendar ou recar-crimpar |
|---|---|---|
| Tempo de instalação | < 60 seconds (plug in) | 8–15 minutos por conexão |
| Arnês Original | Preservado - sem modificação | Alterado permanentemente |
| Integridade do selo IP67 | Selo-verificado de fábrica | Depende da instalação do selo técnico |
| Qualidade de crimpagem | Máquina-crimpada, puxada-testada (maior ou igual a 80 N) | A variável - depende da ferramenta e habilidade |
| Resistência à vibração | Fechadura em cunha + vedação dupla | A emenda de topo ou a junta de solda podem causar fadiga |
| Solução de problemas | Desconecte na junção, teste cada lado | Deve rastrear através da emenda |
| Impacto da garantia | Chicote OEM intacto | Pode anular a garantia do chicote |
| Repetibilidade (Lote) | Cada cabo idêntico | A qualidade varia de unidade para unidade |
| Custo por conexão | Maior custo de material, menor custo de mão de obra | Menor custo de material, maior custo de mão de obra |
| Adequado para | Manutenção em campo, retrofit, kits OEM, produção em lote | Reparos únicos-quando não há cabo de extensão disponível |
Para manutenção em campo, modernização de máquinas, instalação de iluminação LED, produção de lotes pequenos-a{1}}médios e qualquer aplicação em que a garantia do chicote ou a capacidade de manutenção futura sejam importantes, um cabo de extensão Deutsch DT pré-montado é a escolha mais prática. A emenda manual permanece aceitável apenas para-reparos de emergência pontuais, quando um cabo de substituição não estiver disponível.
PCM-S-0725: 2P DT fêmea para AMP macho
PCM-S-0726: 2P DT fêmea para AMP fêmea
O que os compradores devem confirmar antes de fazer o pedido
Fornecer especificações completas durante a consulta reduz o tempo de entrega da cotação e evita a iteração da amostra. Aqui estão os sete parâmetros que determinam se um cabo padrão funciona ou se é necessária uma montagem personalizada.
1. Configuração do conector
Confirme o tipo exato de alojamento: DT04-2P a DT06-2S, DT04-4P a DT06-4S, DT04-8P a DT06-8S ou DT04-12P a DT06-12S. Se o conector correspondente em seu equipamento não for um Deutsch DT padrão, um cabo híbrido ou adaptador poderá ser necessário.
2. Comprimento do cabo
Os comprimentos padrão são 1 me 2 m. Comprimentos personalizados de 0,5 m a 10 m+ estão disponíveis. Para comprimentos superiores a 5 m a 16 AWG, calcule a queda de tensão: em 13 A acima de 5 m (circuito total de 10 m), a queda é de aproximadamente 0,65 V em um sistema de 12 V - dentro da tolerância para a maioria das aplicações de iluminação e sensores, mas verifique se há circuitos de ECU sensíveis à corrente-.
3. Calibre do fio
16 AWG é padrão para o sistema de contato DT tamanho 16 (classificado como 13 A a 23 graus). As opções incluem:
- 14AWG:Maior capacidade de corrente (até 18 A), cabo mais rígido, maior raio de curvatura
- 18AWG:Aplicativos-somente Signal, mais flexíveis e com menor custo
- 20AWG:Apenas sensores-de baixa corrente (< 5 A), maximum flexibility
4. Pinagem e sequência de fiação
Os cabos padrão usam fiação direta-(pino 1 ao pino 1, pino 2 ao pino 2, etc.). Se a sua aplicação exigir uma sequência de fiação cruzada ou personalizada, forneça uma tabela de pinagem ou consulte o diagrama de fiação do equipamento.
5. Requisitos Ambientais
Os conectores padrão Deutsch DT são classificados como IP67 quando acoplados. Para aplicações que exigem submersão além de 1 m ou exposição prolongada à lavagem, especifique extremidades de conector sobremoldadas que forneçam vedação de nível-IP68/IP69K na entrada do cabo.
6. Construção de cabos
- Extremidades do conector sobremoldado versus montado (-reparáveis em campo)
- Revestimento PVC vs PUR vs TPE (resistência UV, flexibilidade, resistência química)
- Tear corrugado, manga trançada ou proteção-retrátil
- Rotulagem de cabos, codificação por cores ou marcações personalizadas
Perguntas frequentes
Qual é a classificação IP de um cabo de extensão Deutsch DT?
O sistema de conector Deutsch DT é classificado como IP67 quando totalmente acoplado, o que significa que suporta imersão temporária em água de até 1 m de profundidade por 30 minutos de acordo com a IEC 60529. Versões sobremoldadas podem atingir classificações IP68/IP69K para submersão prolongada ou aplicações de lavagem de alta{6}}pressão.
Posso usar um cabo de extensão DT para fiação do barramento CAN?
Sim, cabos de extensão Deutsch DT de. 8-pinos e 12-pinos (PCM-S-0721, PCM-S-0722) suportam conexões de barramento CAN. Certifique-se de que a pinagem corresponda exatamente às suas atribuições CAN-H, CAN-L, alimentação e aterramento. Forneça o diagrama de pinagem ao fazer o pedido para evitar erros de transposição.
Que corrente máxima um cabo 16AWG DT pode transportar?
Cada contato tamanho 16 é classificado como 13 A contínuo em temperatura ambiente de 23 graus. Em temperaturas elevadas (+105 graus), reduza para aproximadamente 7–8 A. Para aplicações de corrente mais altas, o fio 14 AWG pode ser especificado, embora a classificação do contato continue sendo o fator limitante em 13 A por pino.
Como escolho entre configurações de 2 e 12 pinos?
A contagem de pinos é determinada pelo conector do equipamento existente ou pelo diagrama de fiação. Circuitos de alimentação de LED simples usam 2 pinos. Sensores com alimentação, sinal e aterramento usam 3 pinos. Os sistemas ECU e CAN Bus com múltiplos circuitos usam 8 ou 12 pinos. Combine o conector correspondente existente em seu equipamento.
Precisa de um cabo de extensão Deutsch DT para o seu projeto?
- Cabos de extensão DT04/DT06 de 2 a 12 pinos em estoque
- Selado IP67, 16AWG,-crimpado e testado na fábrica-testado
- Comprimentos personalizados, pinagens e opções sobremoldadas disponíveis
- IPC/WHMA-Padrão de mão de obra A-620 Classe 2
- Preços em massa para OEM e programas de manutenção de frota
Cabos de extensão Source Deutsch DT
Cabo Premierfabrica conjuntos de cabos de extensão Deutsch DT para iluminação LED, fiação de sensores, conexões de ECU, máquinas agrícolas e aplicações marítimas. Configurações padrão de 2 a 12 pinos e montagens personalizadas disponíveis.
