Descrição dos produtos

Este produto apresenta uma configuração macho-para{1}}macho com um design de ângulo reto-de 45 graus (visto pela frente do conector, o cabo sai pela direita). O arranjo de pinos consiste em 5 pinos na linha superior e 4 pinos na parte inferior, otimizado especificamente para estender conexões seriais em espaços confinados. A fiação interna utiliza condutores de cobre estanhado trançados 28 AWG, emparelhados com blindagem de folha de alumínio e uma malha trançada de cobre estanhado para suprimir efetivamente a interferência EMI/RFI, garantindo assim uma transmissão de dados estável em taxas de transmissão que variam de 9.600 bps a 115.200 bps.

Ele emprega um esquema de fiação completo de-pinos, 1:1 direto-(pinos 1 a 9 conectados diretamente), garantindo compatibilidade com protocolos de comunicação serial RS232 padrão e foi aprovado nos testes de conformidade EMI. Este cabo é adequado para aplicações que exigem a extensão de sinais seriais DB9,-como PCs industriais, consoles de roteadores e terminais POS-e é particularmente adequado-para instalação em locais apertados onde os conectores retos tradicionais não podem ser acomodados, como ao longo das paredes laterais do gabinete ou nos painéis traseiros do equipamento.

Especificação

Nome do produto	Extensão serial RS232 DB9 em ângulo reto cabo de 45 graus
Desenho #	PCM-S-0732
Conector 1	DB9 Masculino
Conector 2	DB9 Macho Ângulo Reto de 45 graus
DO	5,6 mm
Calibre do fio	28AWG
Comprimento do cabo	2.0m

Assessoria de compra

Dicas importantes:

Este produto apresenta uma configuração macho-para{1}}macho com um design de ângulo reto-de 45 graus. Ele utiliza uma orientação de saída de cabo do lado direito, com um arranjo de pinos fixo onde a linha de 4 pinos é posicionada acima da linha de 5 pinos.

Observe que a orientação dos conectores DB9 de 45 graus não é universalmente intercambiável. Antes de comprar, você deve verificar a orientação da interface do seu dispositivo, a direção de saída do cabo necessária, a disposição vertical dos pinos e o gênero do conector necessário (macho-para{4}}macho).

Se a orientação não corresponder, a instalação adequada poderá ser impossível ou o conector poderá interferir fisicamente na estrutura do dispositivo. Certifique-se de verificar cuidadosamente esses detalhes antes de fazer sua seleção.

Perguntas frequentes

P: Como a direção de saída do cabo é definida para esse cabo de extensão em ângulo reto de 45 graus?

R: O termo "Ângulo-direito de 45 graus" refere-se ao cabo que sai do lado direito do conector quando visto da frente da interface (especificamente, uma curva de 45 graus para a esquerda resultando em uma saída de cabo no lado-direito). Combinado com uma configuração de pinos onde "5 pinos estão na parte superior e 4 pinos na parte inferior", este design é ideal para roteamento de cabos em espaços confinados com requisitos direcionais específicos.

P: Se eu acidentalmente comprar o ângulo errado, posso simplesmente torcer o cabo para encaixá-lo?

R: Não. A cabeça em ângulo de 45 graus é fixada permanentemente por meio de moldagem por injeção; tentar torcê-lo com força danificará o conector. Antes de comprar, certifique-se de verificar a orientação do pino (colocação superior/inferior), a direção de saída do cabo necessária e se uma interface macho-para{4}}macho é realmente necessária para o seu dispositivo.

P: O design “5 pinos na parte superior, 4 pinos na parte inferior” implica que o entalhe de alinhamento na caixa do DB9 também está localizado na parte superior?

R: Sim. Um invólucro de conector macho DB9 padrão apresenta uma saliência de alinhamento trapezoidal (um entalhe em forma de "D-). Neste produto, quando a linha de 5-pinos está posicionada na parte superior, esse entalhe de alinhamento também está localizado na parte superior. Consequentemente, para uma inserção adequada na porta fêmea de um dispositivo, o entalhe em forma de D correspondente da porta fêmea também deve estar orientado para cima. Se a porta fêmea do seu dispositivo estiver instalada com uma rotação de 180 graus (o que significa que o slot de 5 pinos está na parte inferior), este produto não poderá ser inserido.

P: O conector se soltará se for usado em um ambiente-de alta vibração?

R: A: O invólucro do conector neste produto possui furos de travamento roscados (4-40 UNC) em ambos os lados. Quando fixado aos parafusos correspondentes no seu dispositivo, proporciona resistência à vibração e evita a desconexão acidental. Se o seu dispositivo não tiver pinos de parafuso, você pode utilizar os slots de travamento para enrolar fita isolante ao redor do conector para reforço adicional. Uma vez fixado, o cabo é adequado para uso em ambientes como veículos, plataformas de teste de vibração e ambientes semelhantes.

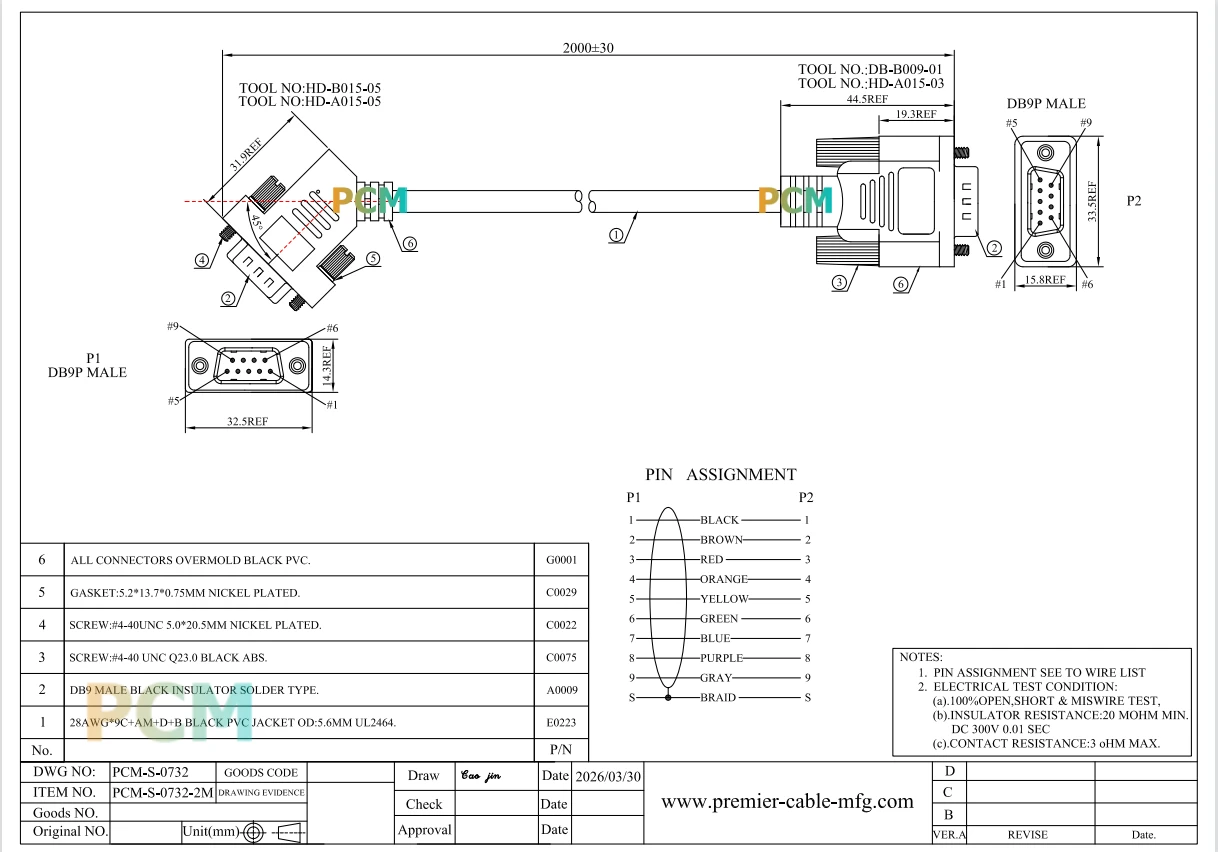

Desenho

Examine cuidadosamente os diagramas de interface do dispositivo ou as fotos reais do produto para verificar a orientação do pino DB9 (5 pinos na parte superior, 4 pinos na parte inferior), a direção de saída do cabo em ângulo reto-de 45 graus e a configuração do conector-macho para-macho. Isso garante que você evite comprar o item errado-e, posteriormente, não conseguir instalá-lo-devido a discrepâncias nesses detalhes específicos.
