Descrição dos produtos

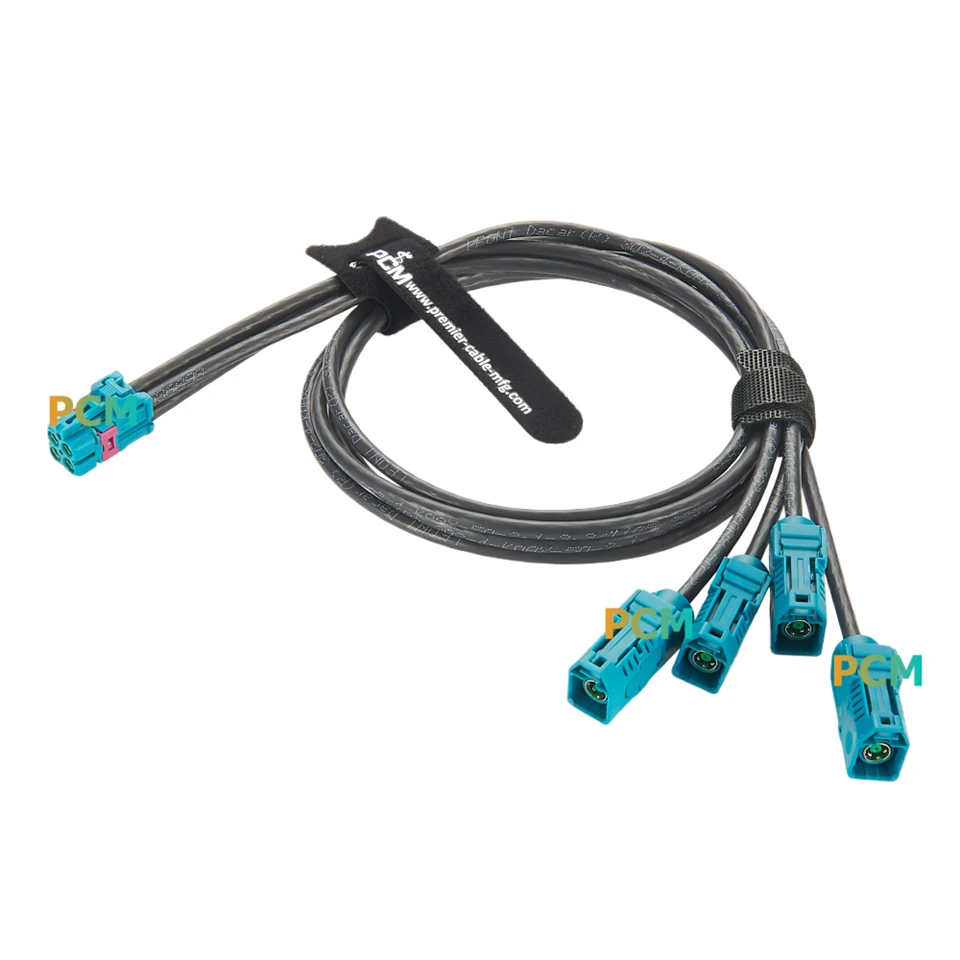

O cabo coaxial RF TE MATE-AX para FAKRA é um componente de alto-desempenho que permite a interconexão entre o terminal coaxial MATE-AX Mini Fakra 2298721-9 e a interface FAKRA 2-232910-0 padrão. O PCM-ZC-0014 oferece suporte à correspondência de impedância de 50 ohms, opera em uma faixa de frequência de até 6 GHz e pode suportar ambientes operacionais automotivos severos de -40 graus a +105 graus . Projetado especificamente para atender aos requisitos de transmissão de dados de alta frequência e alta velocidade de aplicações automotivas, ele suporta protocolos como LVDS e GMSL e é adequado para aplicações como câmeras ADAS, sistemas de visão surround e redes de infoentretenimento.
Especificação
| Nome do produto | TE MATE-AX para cabo coaxial RF Fakra |
| Número da peça | PCM-ZC-0014 |
| Conector A | TE-MATE-AX Mini Fakra 2298721-9 Fêmea |
| Conector B | TE Fakra 2-2326910-0 Feminino |
| Arame | Cabo Coaxial Leoni Dacar 302-4 |
| Impedância | 50 ohms |
| Freqüência | DC-6GHz |
| Faixa de temperatura | -40 graus a+105 graus |
| Comprimento do cabo | 1m,1,5m,2m,OEM |
Funções
O cabo coaxial RF TE MATE-AX para FAKRA é usado em ADAS e funções de câmera das seguintes maneiras:
◇ Visualização Surround:O cabo transmite fluxos de vídeo de alta-definição de quatro câmeras de visualização surround simultaneamente para o controlador de visualização surround por meio de um design integrado 4-em{4}}1, garantindo síntese de imagem de 360 graus em tempo real e com latência zero.
◇ Assistência de faixa e detecção de ponto cego:O cabo transmite de forma confiável sinais da câmera frontal (para reconhecimento de faixa) e do radar lateral e traseiro (para monitoramento de ponto cego) para o controlador de domínio ADAS para processamento em alta velocidade.
◇ Reconhecimento de sinais de trânsito:O cabo transmite dados de imagem da câmera frontal para a unidade de reconhecimento. Sua alta largura de banda garante nenhuma perda de detalhes da imagem, garantindo alta precisão de reconhecimento.
◇ Retrovisor:O cabo conecta a câmera tronco à unidade principal, transmitindo imagens de ré. Sua resistência à vibração de nível automotivo-e design de ampla-temperatura podem suportar aberturas e fechamentos frequentes da porta traseira e diversas condições climáticas.
◇ Monitoramento de motorista:O cabo transmite fluxos de vídeo da câmera da cabine para o controlador de domínio da cabine para analisar a fadiga ou distração do motorista.
Desenho
